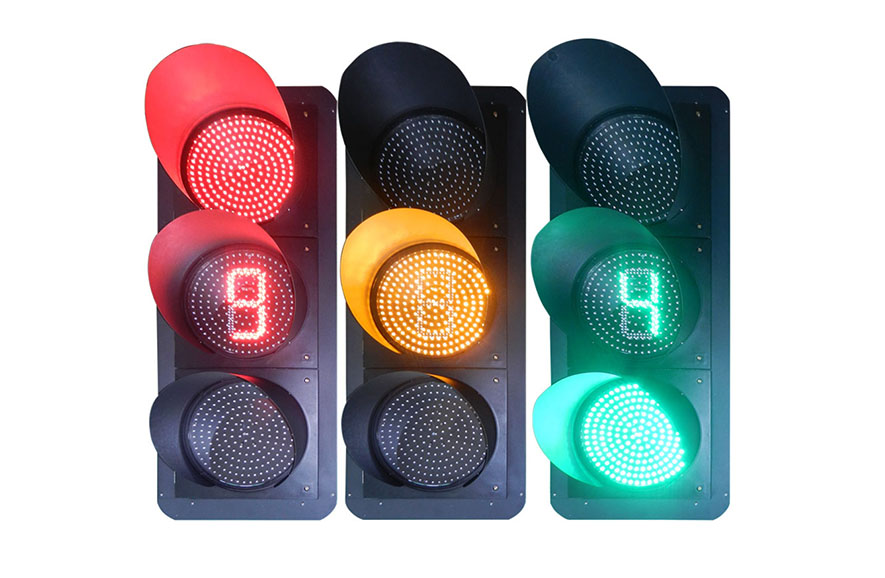

眾所周知，合理設置led交通信號燈，可以有效起到緩解交通狀況、提高交通能力以及減少交通事故發生的作用。而一個led交通信號燈的好壞，與它的設計以及安裝都是有關系的。上次小編已經為大家分享了led交通信號燈的設計要求有哪些?那么這次就來分享一下led交通信號燈安裝說明。
led交通信號燈安裝說明：
一、安裝順序說明：
1、單燈的組裝;
2、燈桿的擺放;
3、led交通信號燈控制電纜穿線;
4、燈桿立桿與橫桿連接，并固定組裝好;
5、組裝好，進行安裝倒計時器，對其進行接線;
6、信號燈方向校正，固定;
7、ed交通信號燈桿固定，緊固;
8、信號燈桿吊裝。
二、接線說明：
1、每一個燈頭接4芯線(即三線一備)，由交通信號控制機引至立桿手孔的線纜芯數由桿上配置的燈頭數量決定，即1個燈頭使用1根5芯線纜、2個燈頭使用1根10芯線纜、3個燈頭使用1根14芯線纜、4個燈頭使用2根10芯線纜;
2、地下部分，線纜由交通信號機通過預埋管井引至立桿手孔處;地上部分，每個燈頭引出一根5芯線纜至立桿手孔處，通過立桿手孔與信號機引來的線纜相接;
3、交通倒計時器通過交通信號燈頭接線，線纜數量忽略不計;
4、電源與交通信號機通過3芯截面6mm2電纜相接。
三、燈桿說明：
1、信號燈燈桿主體應為灰色或銀灰色;
2、led交通信號燈桿保護接地電阻應小于10Ω;
3、預埋穿線管內徑應大于Φ50mm，彎曲角度應大于120°;
4、交通信號燈燈桿安裝時應保證桿體垂直，傾斜度不得超過±0.5%;
5、led交通信號燈燈桿的安裝基礎宜采用地錨混凝土式基礎。地腳螺栓上端為螺紋，下端為夾角小于60°的折彎或其它類似防拔結構，地腳螺栓應焊接在下法蘭盤上。
